滾珠絲杠基礎知識了解

發布時間：

2024-09-09

滾珠絲杠是一種常見的傳動元件，廣泛應用于各種機械設備中。它通過滾珠的滾動來實現旋轉運動與直線運動之間的轉換，具有高效率、高精度和高承載能力等特點。下面將詳細介紹滾珠絲杠的基礎知識。

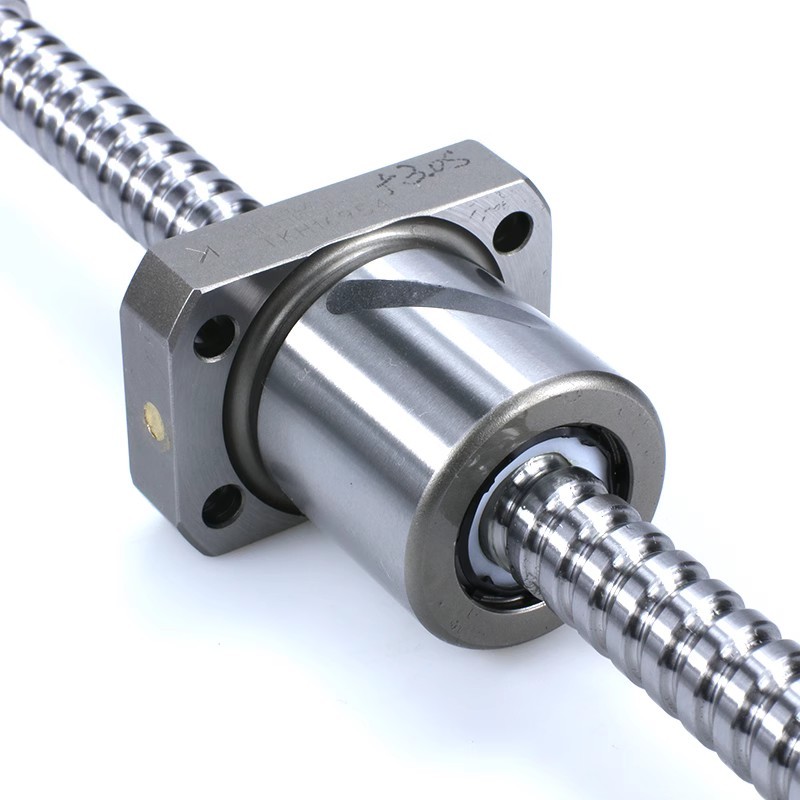

一、滾珠絲杠的組成

滾珠絲杠主要由絲杠、螺母、滾珠和回珠器等部分組成。絲杠是帶有螺旋槽的軸，日本原廠THK梯形絲杠其表面經過硬化處理以提高耐磨性。螺母則內嵌有滾珠循環回路，通過螺母的旋轉帶動滾珠在螺旋槽內滾動，從而實現軸向的運動。

二、工作原理

滾珠絲杠利用滾珠在螺旋槽內的滾動來傳遞動力，HTPM凱特絲杠導軌滑臺從而實現旋轉運動與直線運動的轉換。當絲杠旋轉時，螺母內的滾珠在螺旋槽內循環滾動，從而帶動螺母沿絲杠軸向移動。由于滾珠的滾動摩擦系數較小，因此滾珠絲杠具有較高的傳動效率和精度。

三、特點及應用

1. 高效率：滾珠絲杠采用滾動摩擦，相比滑動摩擦具有更高的傳動效率。
2. 高精度：滾珠絲杠的傳動精度高，能夠滿足高精度機械設備的傳動需求。
3. 高承載能力：滾珠絲杠具有較高的承載能力，適用于各種重載場合。
4. 互換性強：滾珠絲杠的各個部件具有較高的互換性，便于維修和更換。

滾珠絲杠廣泛應用于機床、精密儀器、自動化設備、醫療器械等領域。HIWIN上銀絲杠絲桿例如，在機床中，滾珠絲杠常用于實現刀架的直線運動，提高機床的加工精度和效率。

四、使用與維護

在使用滾珠絲杠時，需要注意以下幾點：

1. 保持清潔：定期清理滾珠絲杠及其周圍的雜物和污垢，以防止?jié)L珠卡滯或磨損。
2. 潤滑良好：定期對滾珠絲杠進行潤滑，以減少摩擦和磨損。
3. 避免過載：避免使?jié)L珠絲杠承受過大的載荷，以防止其損壞或失效。
4. 檢查緊固件：定期檢查滾珠絲杠的緊固件是否松動或損壞，及時進行緊固或更換。

在維護滾珠絲杠時，需要定期檢查其各個部件的磨損情況，如發現磨損嚴重的部件應及時更換。同時，需要保持滾珠絲杠及其周圍的清潔和潤滑，以延長其使用壽命。
