直線導軌滑塊選擇小指南

分類：新聞資訊
作者：MAOMING
來源：HTPM官網
發布時間：2025-01-15 10:00
訪問量：

【概要描述】直線導軌滑塊則是直線導軌系統中的關鍵組件，它能夠在直線導軌上滑動，用于支撐和引導運動部件按給定的方向做往復直線運動。這種滑動摩擦導軌具有高精度、高負載能力和良好的穩定性，因此被廣泛應用于數控機床、加工中心、電子、自動化機械等眾多領域。我們常見的導軌滑塊品牌有THK直線導軌滑塊、上銀HIWIN直線導軌滑塊、凱特HTPM直線導軌滑塊等不管是國產還是進口的，滑塊的作用都是差不多的。從上圖中可以看到這是三種滑塊的種類，分別是法蘭型、標準方型、加長方型。從外觀來看方形直線導軌滑塊高度較高，寬度較窄，法蘭型直線導軌滑塊高度較低，但寬度更寬，加長型滑塊的主要區別在于長度不同。方形導軌由鋼制框架和內部滑動塊組成，具有高精度、高剛性、耐磨、壽命長的特點，適用于高負荷、高速度、高精度的設備；法蘭型導軌結構相對簡單，由一體式鋼制軌道和滑塊組成，精度略遜于方形導軌，但價格相對較低，適用性更廣。加長型滑塊由于長度增加，與導軌的接觸面積更大，能夠更均勻地分散負載壓力，承載能力更強。 ? ? ?? ? ? ? ? 滑塊不同，安裝的方式也是不同的，方形滑塊安裝孔為螺紋盲孔，只能選擇從上方安裝，法蘭型滑塊安裝孔為貫穿螺紋孔，可以選擇從上下兩個方向安裝。綜上所述，直線導軌滑塊的方形、法蘭型、加長型各有其特點和適用場景，在選擇時需根據具體的應用需求和設備要求來確定。 ?

直線導軌滑塊選擇小指南

【概要描述】直線導軌滑塊則是直線導軌系統中的關鍵組件，它能夠在直線導軌上滑動，用于支撐和引導運動部件按給定的方向做往復直線運動。這種滑動摩擦導軌具有高精度、高負載能力和良好的穩定性，因此被廣泛應用于數控機床、加工中心、電子、自動化機械等眾多領域。我們常見的導軌滑塊品牌有THK直線導軌滑塊、上銀HIWIN直線導軌滑塊、凱特HTPM直線導軌滑塊等不管是國產還是進口的，滑塊的作用都是差不多的。

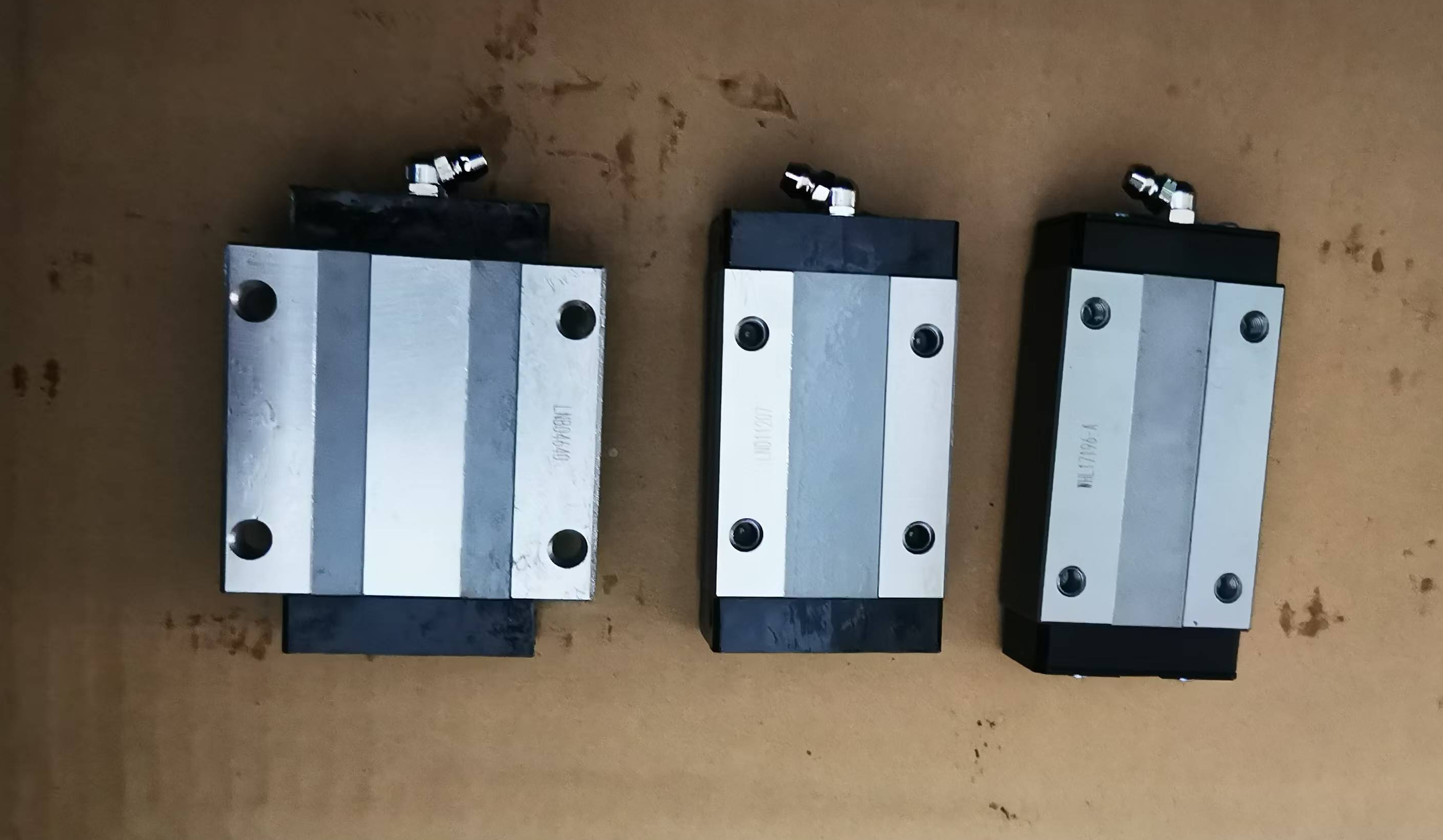

從上圖中可以看到這是三種滑塊的種類，分別是法蘭型、標準方型、加長方型。從外觀來看方形直線導軌滑塊高度較高，寬度較窄，法蘭型直線導軌滑塊高度較低，但寬度更寬，加長型滑塊的主要區別在于長度不同。方形導軌由鋼制框架和內部滑動塊組成，具有高精度、高剛性、耐磨、壽命長的特點，適用于高負荷、高速度、高精度的設備；法蘭型導軌結構相對簡單，由一體式鋼制軌道和滑塊組成，精度略遜于方形導軌，但價格相對較低，適用性更廣。加長型滑塊由于長度增加，與導軌的接觸面積更大，能夠更均勻地分散負載壓力，承載能力更強。

? ? ?? ? ? ? ?

滑塊不同，安裝的方式也是不同的，方形滑塊安裝孔為螺紋盲孔，只能選擇從上方安裝，法蘭型滑塊安裝孔為貫穿螺紋孔，可以選擇從上下兩個方向安裝。

綜上所述，直線導軌滑塊的方形、法蘭型、加長型各有其特點和適用場景，在選擇時需根據具體的應用需求和設備要求來確定。

?

分類：新聞資訊
作者：MAOMING
來源：HTPM官網
發布時間：2025-01-15 10:00
訪問量：

詳情

直線導軌滑塊則是直線導軌系統中的關鍵組件，它能夠在直線導軌上滑動，用于支撐和引導運動部件按給定的方向做往復直線運動。這種滑動摩擦導軌具有高精度、高負載能力和良好的穩定性，因此被廣泛應用于數控機床、加工中心、電子、自動化機械等眾多領域。我們常見的導軌滑塊品牌有THK直線導軌滑塊、上銀HIWIN直線導軌滑塊、凱特HTPM直線導軌滑塊等不管是國產還是進口的，滑塊的作用都是差不多的。

從上圖中可以看到這是三種滑塊的種類，分別是法蘭型、標準方型、加長方型。從外觀來看方形直線導軌滑塊高度較高，寬度較窄，法蘭型直線導軌滑塊高度較低，但寬度更寬，加長型滑塊的主要區別在于長度不同。方形導軌由鋼制框架和內部滑動塊組成，具有高精度、高剛性、耐磨、壽命長的特點，適用于高負荷、高速度、高精度的設備；法蘭型導軌結構相對簡單，由一體式鋼制軌道和滑塊組成，精度略遜于方形導軌，但價格相對較低，適用性更廣。加長型滑塊由于長度增加，與導軌的接觸面積更大，能夠更均勻地分散負載壓力，承載能力更強。
